مركز التصنيع العمودي لصب المعادن

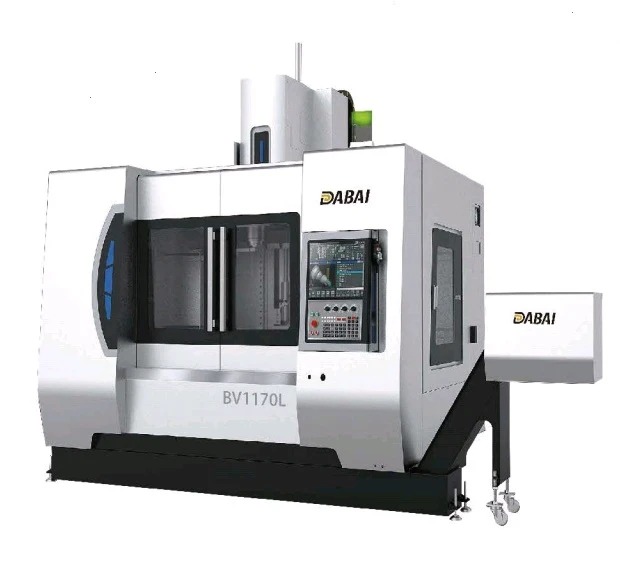

مركز التصنيع العمودي لصب المعادن من سلسلة BV
تستخدم مراكز المعالجة العمودية من سلسلة BV المصبوبات المعدنية الألمانية لقاعدتها وعمودها، وحديد الزهر عالي الجودة HT300- للسرج وطاولة العمل ورأس المغزل. تم استخدام تحليل العناصر المحدودة (FEM) لضمان الصلابة الهيكلية المثالية، ومقاومة المعالجة عالية السرعة، ومركز الجاذبية المنخفض. يعمل العمود المعزز والهيكل الأساسي الموسع والمدعوم بالكامل، إلى جانب صندوق المغزل المضلع المتعدد-، على زيادة الصلابة وتقليل الاهتزاز أثناء التشغيل الآلي وتحسين قدرات القطع بشكل كبير. إنها مصممة في المقام الأول لإنتاج قطع غيار السيارات والدراجات النارية، ومكونات الطيران، وإلكترونيات الاتصالات، والأتمتة، بالإضافة إلى القوالب الدقيقة المتنوعة، التي تقوم بالحفر والتصنيع السطحي المعقد. ويمكن استخدامها أيضًا لمعالجة مجموعة واسعة من الأجزاء، بما في ذلك الألواح والأقراص والمبيتات والقوالب. مع مشبك واحد، يمكن لقطعة العمل أن تخضع لعمليات تصنيع متعددة بشكل تلقائي ومستمر، بما في ذلك الطحن، الحفر، الثقب، والتوسيع.
-
![مركز التصنيع العمودي لصب المعادن]()
مركز التصنيع العمودي لصب المعادنمركز المعالجة العمودية لصب المعادن -عالي الأداء BV750L مع عمود دوران يبلغ 15000 دورة في الدقيقة، ودقة دقيقة، وهيكل مستقر. اتصل بشركة Dabai Precision Machine Tool Co., Ltd. للاستفسار...أكثر -
![آلة الطحن باستخدام الحاسب الآلي VMC]()
آلة الطحن باستخدام الحاسب الآلي VMCتوفر آلة الطحن BV1580L VMC CNC دقة وكفاءة استثنائية لتطبيقات الآلات الصناعية. تم تصميم مركز المعالجة العمودي هذا للإنتاج بكميات كبيرة-، ويجمع بين البناء القوي وتقنية CNC المتقدمة لتلبية احتياجات...أكثر -
![مركز التصنيع العمودي VMC]()
مركز التصنيع العمودي VMCالقاعدة والعمود لمركز المعالجة العمودي من سلسلة BV مصنوعان من مصبوبات معدنية ألمانية، كما أن السرج ومنضدة العمل ورأس المغزل مصنوعة من حديد الزهر عالي الجودة HT300-. يتم استخدام تحليل العناصر...أكثر -
![في إم سي سي إن سي]()
في إم سي سي إن سييعد BV1160L VMC CNC مركزًا للتصنيع العمودي-عالي السرعة والدقة-مصمم للتعامل مع مهام المعالجة المعقدة عبر مجموعة من الصناعات. تم تصميم هذا الطراز بإطار هيكلي متين ومكونات من الدرجة الممتازة-، وهو...أكثر -
![آلة VMC CNC]()
آلة VMC CNCتم تصميم آلة BV1380L VMC CNC لتحقيق الدقة والكفاءة العالية في عمليات التصنيع المختلفة. وهي مجهزة بعمود معزز وتصميم هيكل أساسي ممتد كامل الدعم-، مما يضمن زيادة الصلابة والثبات أثناء عمليات القطع...أكثر -
![طحن VMC]()
-
![في إم سي 1160 سي إن سي]()
في إم سي 1160 سي إن سييعد VMC 1160 CNC مركزًا للتصنيع العمودي-عالي الدقة تم تصميمه لتلبية المهام الصناعية الصعبة. تم تصميم هذا الطراز بإطار معزز ومزود بأنظمة قيادة مؤازرة متقدمة، مما يوفر صلابة معززة وثباتًا حراريًا...أكثر -
![مركز آلة الطحن العمودي باستخدام الحاسب الآلي]()
مركز آلة الطحن العمودي باستخدام الحاسب الآليتم تصميم مركز آلة الطحن العمودي CNC BVMC1375L لتحقيق الدقة والتحمل في عمليات التصنيع -الثقيلة. بفضل قاعدة العمود الأوسع، وتصميم السرج المعزز، والدليل الأرضي-الدقيق، فإنه يوفر دقة لا مثيل لها حتى...أكثر -
![في إم سي 1000 سي إن سي]()
في إم سي 1000 سي إن سييعد مركز المعالجة العمودي VMC 1000 CNC عبارة عن ماكينة عالية الأداء-مصممة لتحقيق الدقة والسرعة والثبات. تم تصميم هذه الماكينة بقاعدة وعمود صب معدني، بالإضافة إلى حديد الزهر عالي الجودة -HT300...أكثر
مميزات الآلة
خصائص المواد المعدنية المركبة
تعتمد هذه المادة على-أحجار الجرانيت والبازلت المكسرة الطبيعية عالية القوة، بالإضافة إلى مادة رابطة-عالية الأداء. يتم خلط هذا الخليط في درجة حرارة الغرفة باستخدام عملية خاصة لتكوين خليط سائل ذو كثافة عالية وسيولة عالية وانكماش منخفض. يتم بعد ذلك صب هذا الخليط في قالب مخصص وتشكيله إلى مكون مركب معدني عالي القوة- باستخدام عملية متخصصة.
|
مقارنة الخواص الفيزيائية بين المركبات المعدنية والمواد التقليدية |
|||
|
عناصر المعلمة |
المواد المركبة المعدنية |
الجرانيت الطبيعي |
HT300 الحديد الزهر الرمادي |
|
الكثافة جم/سم3 |
2.52 |
27~3.07 |
7.3 |
|
معامل الضغط GPa |
46.5 |
50-100 |
130 |
|
قوة الضغط MPa |
>125 |
100~250 |
960 |
|
قوة الانثناء MPa |
18~25 |
10-30 |
390 |
|
نسبة بواسون |
0.19 |
0.13-0.29 |
0.25 |
|
معامل التمدد الحراري 10⁶/ك |
12 |
7.9 |
9.2-11.8 |
|
الحرارة النوعية J/g- درجة |
1.2 |
0.76-0.79 |
0.46 |
|
الموصلية الحرارية W/m-k |
3 |
2.5~3.6 |
48 |
|
معامل التخميد٪ |
0.5 |
0.003-0.03 |
|
امتصاص عالي للاهتزاز
تتمتع المركبات المعدنية بمعامل تخميد أعلى، مما يجعل أداء امتصاص الاهتزاز الخاص بها أفضل بـ 10 مرات من الحديد الزهر التقليدي، مما يقلل بشكل كبير من الاهتزازات الضارة أثناء معالجة الأدوات الآلية.
الجمود الحراري العالي
توفر الحرارة النوعية العالية والتوصيل الحراري المنخفض للمواد المركبة المعدنية قصورًا حراريًا ممتازًا ضد تقلبات درجات الحرارة القصيرة (مثل تغيرات قطع العمل وتوقف الماكينة) وتقلبات درجات الحرارة المحيطة. وهذا يقلل بشكل فعال من الأخطاء الهندسية الناتجة حرارياً في أدوات الآلة، وبالتالي ضمان دقة التصنيع.
تحسين النهاية
يمكن للأدوات الآلية التي تستخدم مكونات مركبة معدنية أن تحقق دقة أعلى وجودة سطح أفضل أثناء الخراطة والطحن والطحن (خاصة أثناء التصنيع عالي السرعة-)، مع تقليل ضوضاء التشغيل أيضًا بشكل فعال.
تحسين عمر الأداة
نظرًا لخصائص امتصاص الاهتزاز الممتازة للمواد المعدنية المركبة، فإنها تقلل بشكل فعال من الاهتزازات الضارة أثناء عملية القطع. في ظل نفس ظروف العملية، يمكن زيادة عمر الأداة (عجلة الطحن) بشكل كبير بنسبة تزيد عن 20%، مما يقلل بشكل كبير من تكاليف التشغيل للمستخدمين.
| نموذج | BV855L | BV1160L | BV1380L | BV1580L | ||
| نطاق المعالجة | السفر يمينًا ويسارًا (X) | مم | 800 | 1100 | 1300 | 1500 |
| السفر الأمامي والخلفي (Y) | مم | 550 | 600 | 800 | 800 | |
| السفر الأمامي والخلفي (Z) | مم | 550 | 600 | 800 | 800 | |
| المسافة من وجه نهاية المغزل إلى مركز الطاولة | مم | 120-670 | 120-770 | 185-985 | 190-990 | |
| المسافة بين مركز المغزل وسطح تركيب شريحة دليل العمود | مم | 590 | 650 | 855 | 855 | |
| منضدة | أبعاد طاولة العمل (العرض * الطول) | مم | 1000×550 | 1200×600 | 1400×800 | 1600×800 |
| الحمولة القصوى | كجم | 500 | 800 | 1300 | 1500 | |
| فتحة الجدول T- (رقم الحجم * التباعد) | 5-18×90 | 522X3D | 18×7×110 | 7-22×110 | ||
| مغزل | ثقب تفتق المغزل (النموذج / حجم التركيب) | BT40φ150 | BT40φ150 | بي تي50-190 | بي تي50-190 | |
| وضع القيادة | نوع الحزام | نوع الحزام | نوع الحزام | نوع الحزام | ||
| سرعة المغزل | ص / دقيقة | 8000 | 8000 | 6000 | 6000 | |
| الطاقة (المصنفة / القصوى) | كيلوواط | 45976 | 45976 | 15/18.5 (مساحة واسعة) | 15/18.5 (مساحة واسعة) | |
| عزم الدوران (المقدر / الأقصى) | نانومتر | 52.5/95.5 | 52.5/95.5 | 143/236 | 143/236 | |
| سرعة التغذية | تغذية سريعة لمحور X/Y/Z | م/دقيقة | 48/48/36 | 36/36/32 | 20/20/20 | 20/20/20 |
| تغذية قطع المحور X/Y/Z | مم/دقيقة | 1-2000 | 1-20000 | 1-20000 | 1-20000 | |
| مجلة الأدوات | سعة مجلة النوع/الأداة | نوع القرص/24T | نوع القرص/24T | نوع القرص/24T | نوع القرص/24T | |
| الحد الأقصى لحجم الأداة | مم | φ80/φ150/300 | φ80/φ150/300 | φ105/φ200/350 | φ105/φ200/350 | |
| الحد الأقصى لوزن الأداة | كجم | 8 | 8 | 15 | 15 | |
| دقة | دقة تحديد موضع المحاور الثلاثة-(الطول الكامل) | مم | 0.008/0.005/0.005 | 0.008/0.006/0.006 | 0.01/0.006/0.006 | 0.012/0.01/0.01 |
| دقة تحديد المواقع-ثلاثة محاور-(الطول الكامل) | مم | 0.005/0.003/0.003 | 0.005/0.004/0.004 | 0.007/0.004/0.004 | 0.008/0.006/0.006 | |
| آخر | متطلبات الطاقة | كيلو فولت أمبير | 25 | 25 | 25 | 25 |
| ضغط الهواء | MPa | 0.65 | 0.65 | 0.65 | 0.65 | |
| وزن الماكينة تقريبًا. | T | 6 | 7 | 13.5 | 15 | |
*للحصول على معلمات التكوين التفصيلية، يرجى الرجوع إلى الاتفاقية الفنية. التكوين القياسي:
1. نظام CNC: FANUCOI-MFPLUS
2. وحدة المغزل التي يحركها الحزام BT40-150-8000
3. 24T Robotic Tool Changer
4. تبريد الماء والهواء لقطع العمل
5. إزالة رقاقة التدفق العكسي الداخلي
6. ضوء ثلاثي الألوان وضوء العمل.-
7. بنادق الماء والهواء
8. حراسة خارجية مغلقة بالكامل
9. Z- نظام موازنة النيتروجين للمحور (اختياري)
| نموذج | بفمك855L | بفمك1160L | بفمك1375L | ||
| نطاق المعالجة | السفر يمينًا ويسارًا (X) | مم | 800 | 1100 | 1300 |
| السفر الأمامي والخلفي (Y) | مم | 550 | 600 | 750 | |
| السفر الأمامي والخلفي (Z) | مم | 550 | 600 | 750 | |
| المسافة من وجه نهاية المغزل إلى مركز الطاولة | مم | 120-670 | 120-670 | 220-970 | |
| المسافة بين مركز المغزل وسطح تركيب شريحة دليل العمود | مم | 590 | 650 | 770 | |
| منضدة | أبعاد طاولة العمل (العرض * الطول) | مم | 1000×550 | 1200×600 | 1360×700 |
| الحمولة القصوى | كجم | 500 | 800 | 1000 | |
| فتحة الجدول T- (رقم الحجم * التباعد) | 5-18×90 | 5-18×100 | 5-18×120 | ||
| مغزل | ثقب تفتق المغزل (النموذج / حجم التركيب) | BBT40-160 | BBT40-160 | BBT40-160 | |
| وضع القيادة | اتصال مباشر-. | اتصال مباشر-. | اتصال مباشر-. | ||
| سرعة المغزل | ص / دقيقة | 12000 | 12000 | 12000 | |
| الطاقة (المصنفة / القصوى) | كيلوواط | 45976 | 45976 | 45976 | |
| عزم الدوران (المقدر / الأقصى) | نانومتر | 52.5/95.5 | 52.5/95.5 | 52.5/95.5 | |
| سرعة التغذية | تغذية سريعة لمحور X/Y/Z | م/دقيقة | 48/48/36 | 36/36/24 | 24/24/24 |
| تغذية قطع المحور X/Y/Z | مم/دقيقة | 1-20000 | 1-20000 | 1-20000 | |
| مجلة الأدوات | سعة مجلة النوع/الأداة | نوع القرص/24T | نوع القرص/24T | نوع القرص/24T | |
| الحد الأقصى لحجم الأداة | مم | φ80/φ150/300 | φ80/φ150/300 | φ80/φ150/300 | |
| الحد الأقصى لوزن الأداة | كجم | 8 | 8 | 8 | |
| دقة | دقة تحديد موضع المحاور الثلاثة-(الطول الكامل) | مم | 0.005/0.004/0.004 | 0.005/0.004/0.004 | 0.007/0.005/0.005 |
| دقة تحديد المواقع-ثلاثة محاور-(الطول الكامل) | مم | 0.003/0.002/0.002 | 0.003/0.002/0.002 | 0.005/0.003/0.003 | |
| آخر | متطلبات الطاقة | كيلو فولت أمبير | 25 | 25 | 25 |
| ضغط الهواء | الآلام والكروب الذهنية | 0.65 | 0.65 | 0.65 | |
| وزن الماكينة تقريبًا. | T | 8 | 10 | 13 | |
للحصول على معلمات التكوين التفصيلية، يرجى الرجوع إلى الاتفاقية الفنية. التكوين القياسي:
1. نظام CNC: FANUC OI-MFPLUS (1A)
2. التبريد اللولبي المجوف
3. الكرة اللولبية من الدرجة C2 وما فوق
4. درجة SP- وما فوق الأدلة الخطية الأسطوانية
5. مقياس خطي على ثلاثة محاور
6. نظام تعويض التمديد الحراري للمغزل الأوتوماتيكي
7. ناقلات الرقاقة الحلزونية المزدوجة المحور
8. 24مجلة T Robot Tool
9. تبريد الماء والهواء لقطع العمل
10. ضوء ثلاثي الألوان وضوء العمل.-
11. بنادق الماء والهواء
12. حماية خارجية مغلقة بالكامل
13. Z-نظام موازنة النيتروجين للمحور (اختياري)
نحن متخصصون في تصنيع وتوريد مراكز المعالجة العمودية لصب المعادن في الصين، متخصصون في تقديم خدمة مخصصة عالية الجودة. نرحب بكم ترحيبا حارا في مركز المعالجة العمودية لصب المعادن بالجملة للبيع هنا من مصنعنا. للتشاور حول الأسعار، اتصل بنا.
